1580

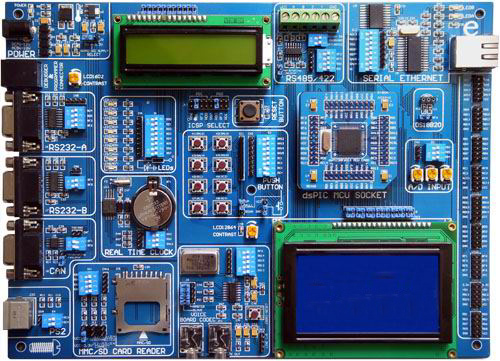

   SHPIC3是曙海在国内外多款16位单片机DEMO板的基础上,综合其主要特色功能而推出的一款实验开发板。其主要模块电路来源于Microchip公司标准的DEMO板和参考应用电路,并适当加以调整。该板资源丰富,且资源全开放设计,可灵活使用现有资源和扩展其他资源。SHPIC3开发板是广大单片机爱好者着手学习16位PIC单片机的良好助手,也是广大工程师使用dsPIC单片机开发产品的有利工具。
  SHPIC3开发板只需要更换相应的主控板,便可以支持dsPIC24系列,dsPIC30系列和dsPIC33系列16位单片机。
   SHPIC3对外采用Microchip公司推荐的标准ICSP下载接口,可直接使用MCD2/ICD2/KIT2及其兼容产品对SHPIC3上的主控芯片进行调试与烧写。

主要资源:
两路串口 一路CAN
一路RS485/422 以太网模块 PS2接口
SD卡读写模块 DS18B20测温 3路模拟A/D
SI3000音频编解码模块   PCF8583时实时钟模块
16*2字符LCD  128*64汉字/图形LCD.......
板载资源

RS485/422S模块--使用MAX489转换芯片,兼容RS485/422S两种协议,可实现强干扰环境的远距离传送和多站点通信.对外提供5V电源,对外接口包括:VCC,A,B,Z,Y,GND

以太网控制器模块--采用Microchip的ENC28J60芯片,通信完全符合IEEE802.3规格,高可达10M的通信速率,通过两中断功能SPI接口实现与主控制器通信.

音频模块--可实现完整的语音频带的编码与解码,包括麦克风/线性输入,32欧耳机/线性输出,主控制器可选择主器件或从器件与本模块通信.

SD读卡器--支持SD/MMC卡,卡内数据可通过单片机控制传输到电脑.
(SD卡是选购件)


板载电源模块--可连接外部AC或DC的任意极性电源输入,可输入的电源范围为7-12V,电流200MA以上,提供5V与3.3V双电压输出,目标VDD可由跳线选择为5V/3.3V.



PCF8583时实时钟模块--板载后备电池,断电记忆功能,时间/日期/星期输出.可编程每一分钟或者每一秒中断一次.



双路串口通信(A)模块--实现主控制器与PC或其它设备的RS232通信,模块A可通过“请求发送/清除发送”(RTS/CTS)实现通信时的硬件流量控制.



双路串口通信(B)模块--实现主控制器与PC或其它设备的RS232通信,模块B采用标准三线制电路连接,不可使用硬件流控制
CAN总线模块--接口芯片MCP2551,可在同一网络内,实现各节点间非破坏性通信,节点的增加/删除/故障,不影响其它节点的通信,对外提供5V电源.



3路模拟A/D转换模块--通过三个电位器实现三路模拟电压输入,方便仿真现场模拟信号实现程序的调试,AD转换是各种控制领域不可或缺的一个功能模块.
8路独立按键--可跳线选择外部上拉或下拉,并可选择按下置高/置低,按键做为人机交换信息简单的输入设备,同时可以模拟单片机外围模块的中断功能输入.
DS18B20数字温度传感器--采集范围-55°C to 125°C,业界当前常用的环境温度采集单元。电路简单,温度范围宽,采集精度高,数字结果输出。

试/烧写连接接口--可直接连接MCD2/ICD2/
PICKIT2或其它兼容接口的工具对板载芯片及资源进行在线仿真或编程.

位独立LED显示模块--简单直观的输出设备,可完成流水灯,霹雳灯等花样显示,项目开发中可用于实现工作状态的指示。

PS2通信接口--可直接与电脑的键盘或鼠标等带PS2接口的设备进行实验,接口可对外提供5V电源.
主控芯片插口--主控芯片设计成可更换式,根据用户的需要,可方便更换不同型号的主控芯片。
1602字符型液晶显示屏--16*2字符型液晶是是目前常用的液晶屏模块之一,它内部是5*7的点阵,能显示16*2个字符.
12864汉字液晶显示屏--128*64是目前常用的图形/汉字显示模块,有128*64个点阵,带中文字库,可显示汉字与图片.

dsPIC30F6014A主控板--主控板是以直插排针方式设计,可以轻松插放,所有I/O口线全部引出.PCB板四个角都有钽电容滤波,每个VDD口线就近有104P电容对地,整板抗干扰设计.此款主控板也可以做为小系统使用.板上集成了晶振,用户只需要提供一个工作电压,就可以让其单片机工作.如果用户想丢弃主板而直接用主控芯片搭载自己的电路,很简单,用杜邦线直接连接这些排针到您的相应电路即可.为了广大用户可以用SHPIC3开发板用于不同型号芯片的开发,我们将陆续推出dsPIC33系列、dsPIC24系列主控板供大家选购.
单独购买dsPIC30F6014A主控板:
  每个不含税:150元,含税160元 (量大可优惠)


开发板右侧9个IDC 2*5接口将所有I/O口外扩输出--同时提供5V与3.3V接口、GND接口,方便用户
扩展其它电路.
开放的模块化设计:各模块可通过拨码开关控制通断,并在各模块设计有连接单片机IO口的接口,通过
杜邦头连接线可以方便各模块连接单片机的任意口线,不用杜邦线连接也可以能过拨码开关连接到预设
口线(方便初学者直接使用),所有IO口全部对外开放并有输出插座,可以轻松实现扩展.这种独特的设计
使得90%以上的产品开发初期调试都可以在此完成而帮你省下了打板的时间与金钱,加快了产品开发的
速度.
开放化模块设计的好处
  1、真正的产品开发板,90%的产品开发可在上面完成.
  2、可实验任何教材上的大部分实例、实验.
  3、新手使用预设口线、操作方便; 高手可通过杜邦线任意扩展改变口线、灵活多用.
  4、可完种多种毕业设计方案.
  5、单片机进阶者通过自由组合模块电路实现产品完整方案的全过程设计体验,为从事相关研发工作
做准备.
手注意:以上板载所以模块资源都有相关码开关连接到单片机的预设口线,初学者使用时只需将
要用到的资源的
码开关打开即可(在说明书及实例都有详细说明),不需要杜邦线的飞线连接动作,杜邦
线是为用户任意扩展资源准备,初学的朋友千万不要被它吓到,相信杜邦线的扩展方案又是单片机进阶者
及单片机产品开发者的爱.
